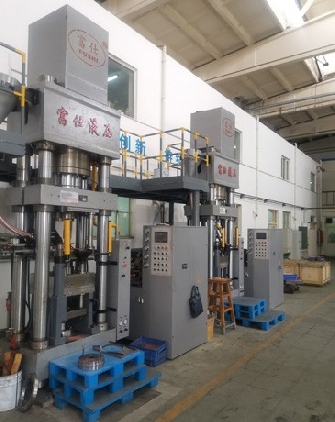

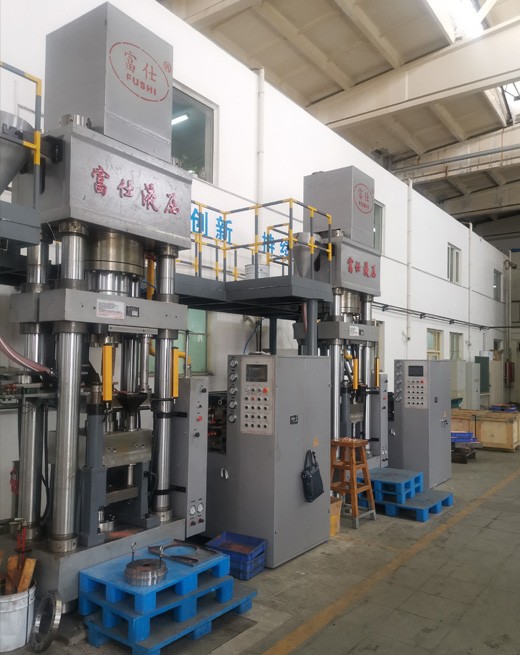

该系列压机适应轨道交通行业、工程机械行业、飞行器行业使用的刹车摩擦块粉末冶金工艺成型,该系列产品自动化程度高,采用智能变频伺服驱动控制系统,产品成型一致性好,操作维护简便,配备标准的模架,方便了模具的安装与调整。
产品规格及型号:FS79Z-100F、FS79ZK-100F、FS79Z-160F、FS79ZK-160F、FS79Z-200F、FS79ZK-200F、FS79Z-315F、FS79ZK-315F、FS79Z-500F、FS79ZK-500F、FS79Z-630F、FS79ZK-630F
FS79Z(四柱式)、FS79ZK(框架式)干粉自动成型液压机 | ||||||||
项 目 |
单位 |
100F |
160F |
200F |
315F |
500F |
630F |
|
公称力 |
kN |
1000 |
1600 |
2000 |
3150 |
5000 |
6300 |
|
滑块下平面距工作台面最大距点 |
mm |
根据模架型式及装料高度确定 |
||||||
滑块运行参数 |
最大压制力 |
kN |
1000 |
1600 |
2000 |
3150 |
5000 |
6300 |
最大回程力 |
kN |
100 |
105 |
180 |
230 |
380 |
430 |
|
最大行程 |
mm |
400 |
400 |
400 |
450 |
400 |
400 |
|
快速下行速度 |
mm/s |
160 |
160 |
160 |
140 |
150 |
150 |
|
慢速下行速度 |
mm/s |
15 |
10 |
12 |
12 |
10 |
10 |
|
比例浮动压制速度 |
mm/s |
10~15 |
10~15 |
8~15 |
8~15 |
8~10 |
8~10 |
|
后压压制速度 |
mm/s |
10 |
10 |
12 |
12 |
10 |
6 |
|
回程速度 |
mm/s |
150 |
160 |
170 |
120 |
150 |
150 |
|
顶出活塞运行参数 |
最大顶出力 |
kN |
230 |
230 |
340 |
450 |
550 |
650 |
最大拉下力 |
kN |
300 |
300 |
480 |
560 |
670 |
780 |
|
最大行程 |
mm |
150 |
180 |
200 |
200 |
200 |
200 |
|
顶起速度 |
mm/s |
50 |
50 |
35 |
60 |
50 |
60 |
|
浮动下行速度 |
mm/s |
10~15 |
10~15 |
8~12 |
8~12 |
6~10 |
6~10 |
|
退回速度 |
mm/s |
45 |
45 |
45 |
60 |
50 |
60 |
|
下中心油缸活塞运行参数 |
最大伸出力 |
kN |
50 |
50 |
60 |
100 |
120 |
190 |
最大退回力 |
kN |
35 |
35 |
45 |
65 |
80 |
145 |
|
最大行程 |
mm |
100 |
100 |
100 |
120 |
120 |
120 |
|
主电机功率 |
|
kW |
12 |
15 |
22 |
29 |
49.6 |
49.6 |
工作频率 |
|
次/min |
3~8 |
|||||
制品高度一致性 |
|
mm |
±0.2 |
我公司产品不断改进中,参数如有变更,恕不另行通知。
