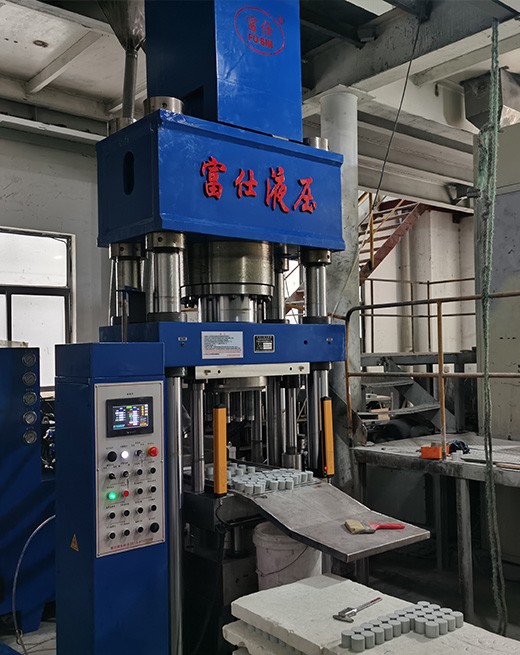

FS79Z-200G干粉自动成型液压机

FS79Z-200G干粉自动成型液压机

产品应用: 用于陶瓷行业

匹配模架结构: 上1下1、上1下2、上2下2

送料盒驱动方式: 电动伺服/液压伺服（可选）

CNC配置: 1轴（全系列）； 2轴（全系列）； 3轴（全系列）； 4轴（全系列）

产品概述

FS79Z-***G系列干粉自动成型液压机是我公司根据陶瓷制品干粉压制成型工艺特性,专业研发生产的设备,该机器传承了我公司多年服务于粉末冶金、磁性材料、电子陶瓷等行业所积累的干粉成型工艺经验。

产品规格及型号：FS79Z-40G、FS79ZK-40G、FS79Z-63G、FS79ZK-63G、FS79Z-100G、FS79ZK-100G、FS79Z-160G、FS79ZK-160G、FS79Z-200G、FS79ZK-200G、FS79Z-250G、FS79ZK-250G、FS79Z-315G、FS79ZK-315G、FS79Z-400G、FS79ZK-400G、FS79Z-500G、FS79ZK-500G、FS79Z-630G、FS79ZK-630G

详细参数

FS79Z（四柱式）、FS79ZK（框架式）系列干粉自动成型液压机
项目		单位	40G	63G	100G	160G	200G	250G	315G	400G	500G	630G
公称力		kN	400	630	1000	1600	2000	2500	3150	4000	5000	6300
滑块下平面距工作台面最大距点		mm	根据模架型式及装料高度确定
滑块运行参数	最大压制力	kN	400	630	1000	1600	2000	2500	3150	4000	5000	6300
	最大回程力	kN	180	100	100	160	240	280	300	500	570	640
	最大行程	mm	350	400	400	400	400	400	450	450	400	400
	快速下行速度	mm/s	150	150	160	160	160	160	140	150	140	140
	慢速下行速度	mm/s	15	15	15	10	12	20	12	15	10	10
	比例浮动压制速度	mm/s	10~15	10~15	10~15	10~15	8~15	10~20	8~15	8~15	8~10	8~10
	后压压制速度	mm/s	10	10	10	10	12	20	12	12	10	6
	回程速度	mm/s	140	140	150	160	170	165	120	150	120	100
顶出活塞运行参数	最大顶出力	kN	230	230	340	340	650	650	630	630	680	6800
	最大拉下力	kN	300	300	480	480	780	780	1000	1000	1200	1200
	最大行程	mm	150	150	150	180	200	200	200	200	200	200
	顶起速度	mm/s	30	65	30	65	35	55	35	45	50	40
	浮动下行速度	mm/s	10~15	10~15	10~15	10~15	8~12	10~20	8~12	8~15	6~10	6~10
	退回速度	mm/s	45	95	45	95	45	40	45	45	50	40
下中心油缸活塞运行参数	最大伸出力	kN	60	60	60	60	80	80	120	120	190	190
	最大退回力	kN	35	35	35	35	50	50	80	80	145	145
	最大行程	mm	100	100	100	120	120	120	150	150	150	150
主电机功率		kW	12	12	12	15	22	22	29	39	49.6	49.6
工作频率		次/min	2~8
制品高度一致性		mm	±0.2
